产品编号：94742-205

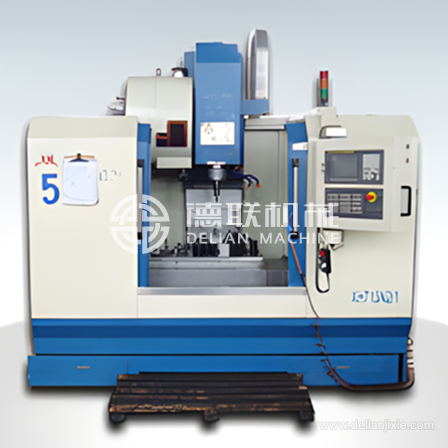

产品型号：XH715N2/1
出品单位：常州市新内机床有限公司
立 式 加 工 中 心 机 规 格 参 数 | ||||
项目/机型 | XH715N2 | XH715N2/1 | XH716N2 | VMC1580 |
移动行程部分 | ||||
| X轴行程（工作台左右行程） | 650mm | 800mm | 1000mm | 1500mm |
| Y轴行程（工作台前后行程） | 500mm | 500mm | 600mm | 800mm |
| Z轴行程（主轴头上下行程） | 550mm | 550mm | 600mm | 700mm |
主轴鼻端到工作台面距离 | 110~660mm | 110~660mm | 130~660mm | 170-870mm |
| 主轴中心到立柱滑轨面距离 | 560mm | 560mm | 655mm | 800mm |
| 工作台部分 | ||||
| T型槽（宽度*数量） | 18*3 | 18*5 | 18*5 | 22*5 |
| 工作台面积 | 500*800mm | 500*1000mm | 600*1300mm | 800*1700mm |
| 工作台最大荷重能力 | 400kg | 500kg | 700kg | 1500kg |
| 主轴部分 | ||||
| 主轴马达功率cont/30min | 5.5/7.5kw | 7.5/11kw | 7.5/11kw | 11/15kw |
| 主轴转速 | 60~8000rpm | 60~8000rpm | 60~8000rpm | 60~8000rpm |
| 主轴定位 | 电子感应式/编码器 | 电子感应式/编码器 | 电子感应式/编码器 | 电子感应式/编码器 |
| 主轴锥度 | BT40 | BT40 | BT40 | BT50 |
| 主轴轴承 | P4 | P4 | P4 | P4 |
| 进给马达 | ||||
| X、Y、Z轴伺服马达功率 | 1.2kw | 1.5kw | 1.8kw | 7kw |
| 进给部分 | ||||
| 三轴快速移动速度 | 25m/min(X&Y轴） | 25m/min(X&Y轴） | 25m/min(X&Y轴） | 15m/min(X&Y轴） |
15m/min(Z轴） | 15m/min(Z轴） | 15m/min(Z轴） | 12m/min(Z轴） | |
| 切削进给率 | 1~5000mm | 1~5000mm | 1~5000mm | 1~5000mm |
| 手动进给率 | 0~2000mm | 0~2000mm | 0~2000mm | 0~2000mm |
| 最小设定与移动单位 | 0.001mm | 0.001mm | 0.001mm | 0.001mm |
| X.Y轴滚珠螺杆（直径*节距） | 40mm*10mm | 40mm*10mm | 40mm*10mm | 63mm*10mm |
| Z轴滚珠螺杆（直径*节距） | 40mm*10mm | 40mm*10mm | 40mm*10mm | 50mm*10mm |
| X轴导轨方式 | 线轨 | 线轨 | 线轨 | 线轨 |
| Y轴导轨方式 | 线轨 | 线轨 | 线轨 | 线轨 |
| Z轴导轨方式 | 滑轨 | 滑轨 | 滑轨 | 滑轨 |
| 三轴精度 | ||||
| 定位精度 | ±0.005mm/300mm,长度每增加300mm,精度减少0.002mm | |||
| 重复定位精度 | ±0.003mm | ±0.003mm | ±0.003mm | ±0.003mm |
| 自动换刀部分 | ||||
| 自动换刀方式 | 主轴头浮动/机械手 | 主轴头浮动/机械手 | 主轴头浮动/机械手 | 主轴头浮动/机械手 |
| 刀库容量 | 16/24把 | 16/24把 | 16/24把 | 20/24把 |
| 刀具最大直径（邻刀）*重量*长度 | 80mm*9kg*250mm | 80mm*9kg*250mm | 80mm*9kg*250mm | 127mm*15kg*300mm |
| 自动换刀时间 | 6.5/3s | 6.5/3s | 6.5/3s | 6.5/3s |
| 其他 | ||||
| 机械重量（净重） | 4500kg | 5500kg | 5500kg | 13000kg |
| 气压力 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 |
| 切削冷却液泵功率 | 370W | 370W | 370W | 370W |
| 电源容量 | 15KVA | 15KVA | 20KVA | 45KVA |
| 控制系统 | FANUC数控系统 | |||
