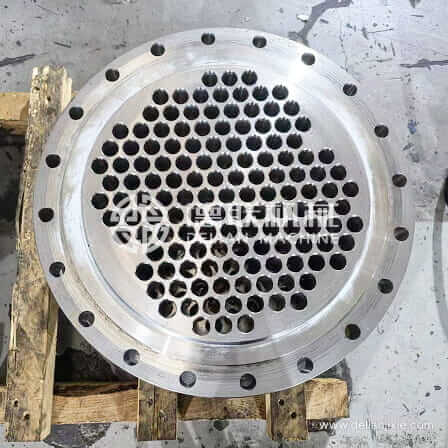

产品名称：管板
材质：16MnIII+堆焊（E309L+E316L）
尺寸规格：直径590*66.5
产品：
1.管板的制造检验符合GB/T151-2014《热交换器》及NB/T47020-2012的有关规定
2.管板锻件按照NB/T47008-2017《承压设备用碳素钢和合金钢锻件》的规定进行制造、检验和验收III级合格，并进行-20摄氏度冲击，冲击吸收能量值符合NB/T47008-2017的规定；
3.所有堆焊面和熔合面进行100%PT检测I级合格；所有待堆焊面100%进行MT检测I级合格；所有经机加工的堆焊层表面进行100%PT检测I级合格；
4.管板密封面与管板轴线垂直，其垂直度允差为0.25mm
5.管孔严格垂直管板密封面，其垂直度允差为0.1mm，孔表面没有贯穿的纵向条痕；
6.管孔孔桥偏差符合GB/T151-2014《热交换器》中的I级换热器标准，管板钻孔后≥96%允许孔桥宽度必须≥5.57mm，允许最小孔桥宽度为4.05mm且不得超过4%；
7.螺孔中心圆直径和相邻两螺孔弦长极限偏差为0.6mm，任意两螺孔弦长极限偏差为1.0mm。
8.管板堆焊层表面平整，平面度公差为1mm。
